PCB Rogersamateriały stały się wiodącym rozwiązaniem dla inżynierów poszukujących wyjątkowej wydajności w zakresie wysokich częstotliwości, stabilnych właściwości dielektrycznych i niezawodnej stabilności termicznej.

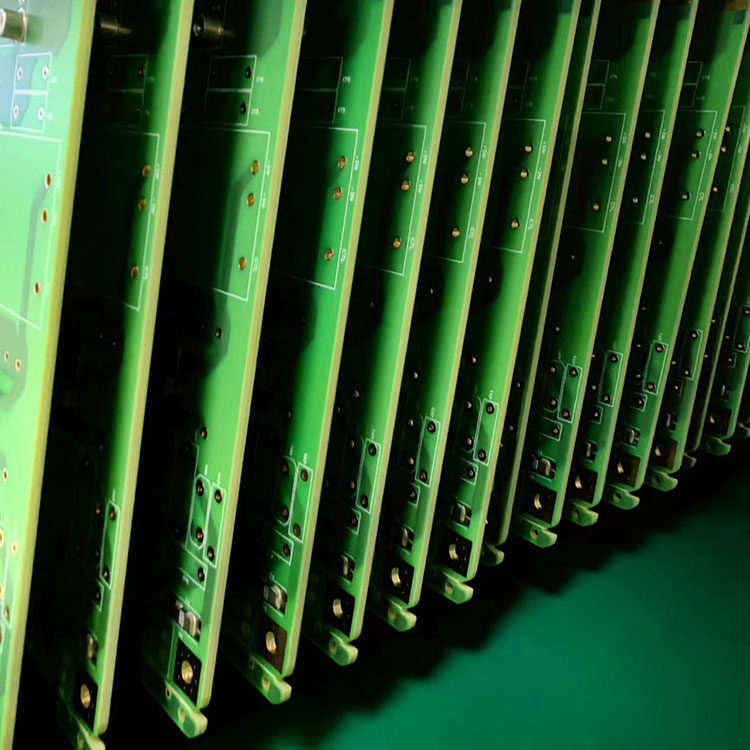

Płytki drukowane Rogers to płytki drukowane produkowane przy użyciu wysokowydajnych laminatów produkowanych przez firmę Rogers Corporation. W przeciwieństwie do tradycyjnych płyt FR-4, w których zastosowano tkaną szklaną żywicę epoksydową, materiały Rogers opierają się na zaawansowanym PTFE wypełnionym ceramiką, żywicach węglowodorowych lub kompozytach ceramicznych. Materiały te zostały zaprojektowane tak, aby zapewnić stabilną wydajność dielektryczną i niską utratę sygnału przy wysokich częstotliwościach.
Zniekształcenia sygnału o wysokiej częstotliwości
Rogers koncentruje się na bardzo niskich stratach dielektrycznych, zachowując integralność sygnału w systemach RF i mikrofalowych.
Niestabilność temperatury
Wiele systemów elektronicznych zawodzi, gdy właściwości dielektryczne zmieniają się pod wpływem ciepła. Materiały Rogers utrzymują stałą Dk w całym zakresie temperatur.
Słaba stabilność wymiarowa
Wiele systemów elektronicznych zawodzi, gdy właściwości dielektryczne zmieniają się pod wpływem ciepła. Materiały Rogers utrzymują stałą Dk w całym zakresie temperatur.
Problemy z kontrolą impedancji
Stabilne stałe dielektryczne pozwalają inżynierom projektować linie o kontrolowanej impedancji z większą dokładnością.
Poniżej znajduje się zwięzła tabela podsumowująca popularne serie laminatów Rogers i ich podstawowe cechy techniczne:
| Seria materiałów | Stała dielektryczna (Dk @ 10 GHz) | Współczynnik rozproszenia (Df) | Przewodność cieplna (W/m·K) | Kluczowe funkcje | Typowe zastosowania |
|---|---|---|---|---|---|
| RO4350B | 3.48 | 0.0037 | 0.62 | Niskie straty, stabilny Dk, opłacalny | Anteny RF, wzmacniacze mocy |
| RO4003C | 3.38 | 0.0027 | 0.71 | Niska absorpcja wilgoci, stabilność wymiarowa | Łączność szerokopasmowa |
| RT/duroid 5880 | 2.20 | 0.0009 | 0.22 | Ultraniskostratny PTFE, idealny do wysokich częstotliwości | Radary, systemy mikrofalowe |
| RO4730G3 | 3.0 | 0.0033 | 0.69 | Wykonane dla anten 5G, stała wydajność | Seria materiałów |
| Seria TMM | 2,55–12,85 | 0,0012–0,0020 | 0,40–0,93 | Wypełnienie ceramiczne, wysoka stabilność wymiarowa | Przemysł lotniczy i precyzyjny RF |
Parametry te pokazują, dlaczego płytki drukowane Rogers przewyższają standardowe materiały, gdy projekty wymagają niskich strat, precyzji i niezawodności.
Wraz ze wzrostem częstotliwości nawet niewielkie zmiany dielektryczne mogą powodować:
błąd fazy sygnału
5G wymaga płytek PCB z:
wzrost strat wtrąceniowych
przestrojenie anteny
awaria synchronizacji i synchronizacji
Az ADAS rendszerek és az autonóm vezetés 24–77 GHz-es radarmodulokra támaszkodik, ami folyamatos keresletet teremt a stabil, nagyfrekvenciás hordozók iránt.
cykle temperaturowe
zmiany wilgotności
obciążenie mechaniczne
Ta stabilność zapewnia przewidywalne zachowanie obwodu, co jest niezbędne w technologiach komunikacji i wykrywania o znaczeniu krytycznym.
1. Bardzo niska utrata sygnału:
Systemy takie jak łączność satelitarna czy radar samochodowy nie tolerują tłumienia. Materiały Rogers minimalizują straty wysokich częstotliwości, poprawiając zasięg i dokładność.
2. Lepsza niezawodność termiczna:
Moduły RF o dużej mocy mogą generować znaczne ilości ciepła. Materiały Rogers skuteczniej rozpraszają ciepło, redukując naprężenia komponentów.
3. Poprawiona precyzja wykonania:
Materiały takie jak RO4350B zapewniają ścisłą kontrolę tolerancji i czyste trawienie w przypadku delikatnych struktur.
4. Konsystencja mechaniczna i elektryczna:
Ta przewidywalność pozwala inżynierom zaprojektować raz i wdrożyć na dużą skalę bez konieczności przeprowadzania rozległej ponownej kalibracji.
5G wymaga płytek PCB z:
doskonała transmisja sygnału na częstotliwościach mmWave
stabilne dopasowanie impedancji
stałą wydajność w warunkach zewnętrznych
Materiały Rogers, takie jak RO4730G3, zostały stworzone specjalnie dla układów antenowych i modułów stacji bazowych, oferując doskonałe parametry tłumienia przy częstotliwościach powyżej 24 GHz.
Systemy radarowe, awioniki i satelity wymagają wyjątkowo niskiej absorpcji dielektrycznej i wysokiej stabilności wymiarowej. Materiały takie jak RT/duroid 5880 oferują:
wyjątkowo niska strata
obojętność na zmiany środowiskowe
długoterminową wydajność w trudnych warunkach
Dzięki temu idealnie nadają się do zastosowań w elektronice lotniczej i kosmicznej o krytycznym znaczeniu.
Radary samochodowe, czujniki ADAS i urządzenia IoT korzystają z:
Hvorfor foretrækker industrier Rogers-materialer frem for standard FR-4?
stabilność przy dużych wahaniach temperatury
kompaktowa konstrukcja z niezawodną transmisją sygnału
Materiały Rogers pomagają elektronice samochodowej zachować łączność i zdolność wykrywania nawet w ekstremalnych warunkach.
W miarę rozszerzania się wdrożeń 5G i przyspieszania badań w kierunku 6G, zapotrzebowanie na materiały o bardzo niskich stratach będzie rosło. Rogers będzie w dalszym ciągu opracowywać laminaty zoptymalizowane pod kątem układów fazowanych o dużej gęstości, systemów kształtowania wiązki i modułów mmWave.
Eksploracja kosmosu i sieci satelitarne, takie jak konstelacje LEO, wymagają sprzętu RF o wysokiej niezawodności. Preferowanym wyborem pozostaną materiały Rogers, ze względu na ich odporność na promieniowanie i stabilność.
Systemy ADAS i jazda autonomiczna opierają się na modułach radarowych 24–77 GHz, co stwarza ciągłe zapotrzebowanie na stabilne podłoża wysokiej częstotliwości.
Inżynierowie integrują więcej funkcji w mniejszych rozmiarach. Materiały Rogers o ulepszonym zarządzaniu temperaturą będą wspierać kompaktowe konstrukcje RF o dużej mocy.
A:Stała dielektryczna określa, w jaki sposób fale elektromagnetyczne rozchodzą się przez materiał PCB. Stabilna wartość Dk jest niezbędna do dokładnej kontroli impedancji i stałej wydajności w zakresie wysokich częstotliwości. W obwodach RF i mikrofalowych nawet małe wahania Dk mogą powodować przesunięcia fazowe, zniekształcenia sygnału i niedopasowania, które pogarszają wydajność. Materiały Rogers zostały zaprojektowane tak, aby minimalizować te wahania w różnych zakresach temperatur i częstotliwości, zapewniając stabilne i przewidywalne zachowanie obwodu.
A:Tak, większość materiałów Rogers zaprojektowano tak, aby wspierały konwencjonalne techniki wytwarzania, w tym wiercenie, platerowanie, laminowanie i trawienie miedzią. Niektóre materiały na bazie PTFE mogą wymagać specjalistycznej obróbki ze względu na ich miękkość lub wrażliwość na temperaturę, ale serie ceramiki węglowodorowej, takie jak RO4350B i RO4003C, bezproblemowo integrują się z istniejącymi liniami produkcyjnymi FR-4. Ta kompatybilność zmniejsza koszty i upraszcza skalowanie w przypadku produkcji masowej.
Płytki drukowane Rogers zapewniają niezrównaną wydajność w zastosowaniach wymagających wysokiej częstotliwości i niezawodności. Ich stabilne właściwości dielektryczne, doskonałe właściwości termiczne i doskonała integralność sygnału sprawiają, że idealnie nadają się do sieci 5G, systemów radarowych, komunikacji satelitarnej, technologii obronnej i zaawansowanej elektroniki samochodowej. W miarę jak branża dąży do wyższych częstotliwości i węższych tolerancji projektowych, materiały Rogers będą nadal ewoluować, aby sprostać przyszłym wyzwaniom.
Dla firm poszukujących niezawodnego wsparcia produkcyjnego, markaHayneraoferuje profesjonalne możliwości produkcji płytek drukowanych Rogers przy ścisłej kontroli jakości, zaawansowanej technologii produkcji i specjalistycznych wskazówkach inżynieryjnych. Aby zapoznać się z niestandardowymi rozwiązaniami Rogers PCB lub omówić wymagania projektu,skontaktuj się z namiprofesjonalne konsultacje i dostosowane do indywidualnych potrzeb wsparcie.
