Streszczenie artykułu
PCB RogersaMateriały te są szeroko stosowane w zastosowaniach elektronicznych o wysokiej częstotliwości i dużej prędkości, w których standardowe płytki FR4 nie zapewniają integralności sygnału. W tym artykule opisano, jak działa technologia Rogers PCB, dlaczego jest preferowana w obwodach RF i mikrofalowych oraz w jaki sposób inżynierowie mogą rozwiązać typowe problemy projektowe, takie jak utrata sygnału, niestabilność dielektryczna i zarządzanie ciepłem. Zawiera także praktyczne porównania, spostrzeżenia projektowe i wskazówki dotyczące zastosowań, aby pomóc inżynierom i kupującym w podejmowaniu świadomych decyzji.

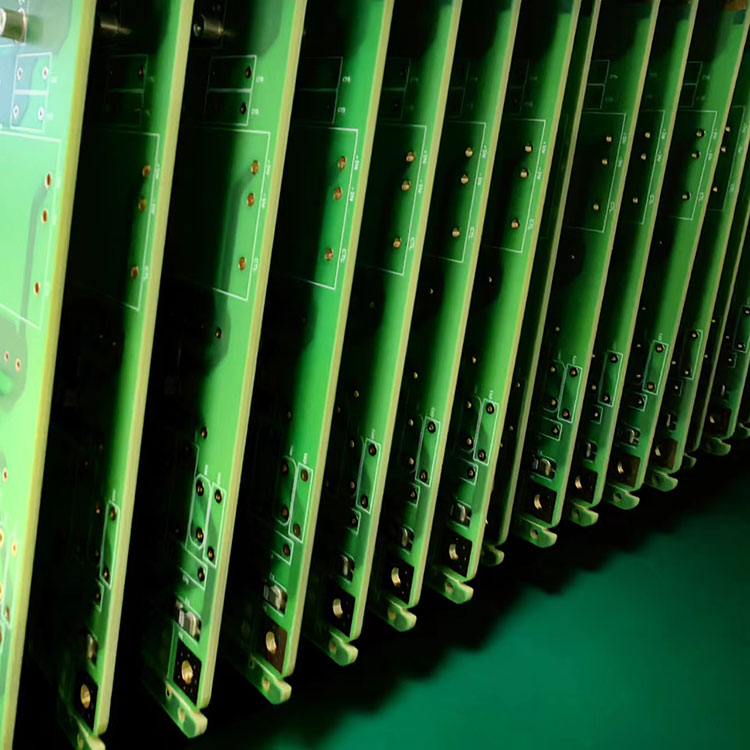

PCB Rogersa to wysokowydajna płytka drukowana zbudowana przy użyciu specjalistycznych laminatów opracowanych przez Rogers Corporation. W przeciwieństwie do tradycyjnych materiałów FR4, laminaty Rogers zostały zaprojektowane z myślą o stabilnej stałej dielektrycznej (Dk), niskiej utracie sygnału i doskonałej niezawodności termicznej. Te właściwości czynią je idealnymi do zastosowań o wysokiej częstotliwości, gdzie integralność sygnału ma kluczowe znaczenie.
Popularne materiały Rogers obejmują serie RO4350B, RO4003C i RT/duroid, każdy zoptymalizowany pod kątem różnych wymagań projektowych RF i mikrofal.
W nowoczesnych systemach komunikacyjnych nawet niewielkie zniekształcenia sygnału mogą prowadzić do poważnych problemów z wydajnością. Płytki drukowane Rogers rozwiązują ten problem poprzez kontrolowane zachowanie dielektryczne i niskie wartości styczne strat.
Te zalety sprawiają, że materiały Rogers są niezbędne w inżynierii RF, gdzie precyzja i niezawodność nie podlegają negocjacjom.
| Funkcja | PCB Rogersa | Płytka FR4 |
|---|---|---|
| Stała stabilność dielektryczna | Bardzo wysoki | Umiarkowany |
| Utrata sygnału | Bardzo niski | Wyższy |
| Zakres częstotliwości | Mikrofale / RF (GHz) | Częstotliwość niska i średnia |
| Wydajność cieplna | Doskonały | Standard |
| Koszt | Wyższy | Niżej |
Podczas gdy FR4 nadaje się do ogólnej elektroniki, Rogers PCB jest specjalnie zaprojektowany dla środowisk, w których wydajność jest krytyczna.
Materiały PCB firmy Rogers są szeroko stosowane w branżach wymagających precyzji wysokiej częstotliwości:
Zastosowania te wymagają stabilnej transmisji sygnału przy minimalnych zniekształceniach, dlatego preferowanym wyborem są materiały Rogers.
Projektowanie przy użyciu Rogers PCB wymaga szczególnej uwagi na parametry elektryczne i mechaniczne. Poniżej znajdują się najważniejsze najlepsze praktyki:
Niewłaściwy projekt może prowadzić do odbić sygnału, strat wtrąceniowych i zmniejszonej wydajności systemu.
Pomimo swoich zalet, projekt PCB Rogers stwarza kilka wyzwań:
Inżynierowie często przyjmują konstrukcje hybrydowe, aby zrównoważyć wydajność i opłacalność bez uszczerbku dla integralności sygnału.
Wybór odpowiedniego laminatu Rogers zależy od wymagań aplikacji:
Kluczowe czynniki wyboru obejmują zakres częstotliwości, stałą dielektryczną, warunki termiczne i ograniczenia budżetowe.
P1: Co sprawia, że Rogers PCB jest lepszy od FR4?
Odp.: Rogers PCB oferuje niższą utratę sygnału, lepszą stabilność dielektryczną i doskonałą wydajność przy wysokich częstotliwościach w porównaniu do FR4.
P2: Czy Rogers PCB jest używany tylko w przemyśle lotniczym?
O: Nie. Jest szeroko stosowany także w telekomunikacji, radarach samochodowych i komercyjnych systemach RF.
P3: Dlaczego PCB Rogers jest droższe?
Odp.: Koszt wynika z zaawansowanego składu materiałów i specjalistycznych wymagań produkcyjnych.
P4: Czy PCB Rogers można mieszać z FR4?
Odp.: Tak, w celu optymalizacji kosztów i wydajności powszechnie stosuje się hybrydowe połączenia stosowe.
P5: Jaki zakres częstotliwości obsługuje Rogers PCB?
Odp.: W zależności od materiału może obsługiwać pasma częstotliwości od kilku GHz do częstotliwości mikrofalowych.
Technologia Rogers PCB odgrywa kluczową rolę w nowoczesnej elektronice wysokiej częstotliwości, umożliwiając stabilną i wydajną transmisję sygnału w wymagających środowiskach. Od sieci 5G po systemy lotnicze – jego zalety w zakresie stabilności dielektrycznej i wydajności przy niskich stratach sprawiają, że jest to kamień węgielny zaawansowanego projektowania obwodów.
Inżynierom i zespołom zaopatrzeniowym poszukującym niezawodnych rozwiązań PCB o wysokiej częstotliwości współpraca z doświadczonymi producentami zapewnia optymalną wydajność i łatwość produkcyjną.HayneraPCB zapewnia spersonalizowane rozwiązania Rogers w zakresie produkcji płytek PCB, dostosowane do złożonych zastosowań RF i mikrofalowych. Jeśli planujesz kolejny wysokowydajny projekt,Hayneraaskontaktuj się z namiaby omówić Twoje wymagania i otrzymać fachowe wsparcie inżynieryjne.
