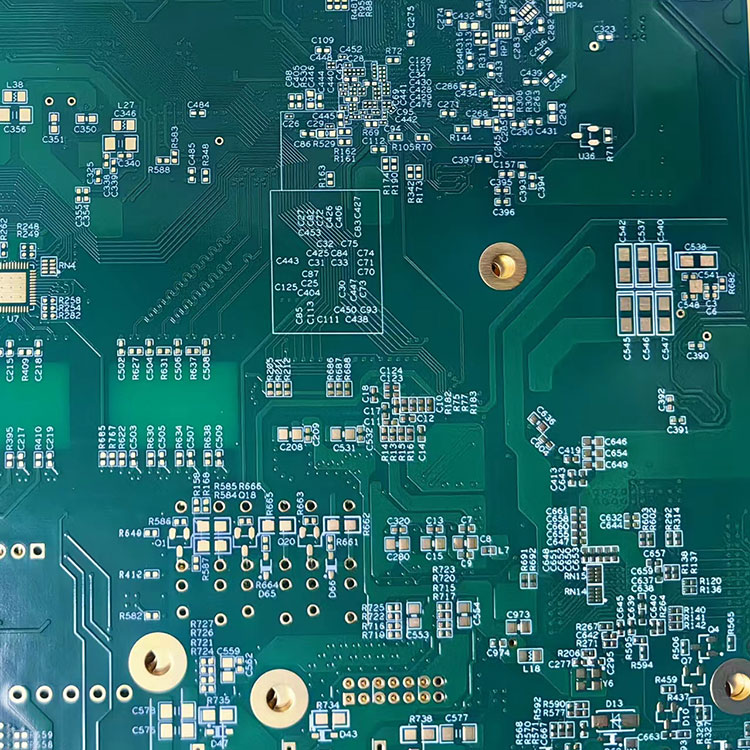

Wielowarstwowa płytka drukowanatechnologia stała się kamieniem węgielnym nowoczesnej elektroniki, umożliwiając kompaktowe konstrukcje, zwiększoną integralność sygnału i lepszą wydajność w takich branżach, jak telekomunikacja, motoryzacja i urządzenia medyczne. W tym artykule omówiono działanie wielowarstwowych płytek PCB, ich zalety strukturalne, kluczowe specyfikacje oraz sposoby, w jakie firmy mogą stawić czoła typowym wyzwaniom, takim jak koszt, złożoność i niezawodność. Dołączono szczegółowy podział funkcji, praktyczne wskazówki dotyczące wyboru i często zadawane pytania, aby pomóc w podejmowaniu świadomych decyzji.
Wielowarstwowa płytka drukowana odnosi się do płytki drukowanej składającej się z trzech lub więcej przewodzących warstw miedzi oddzielonych materiałami izolacyjnymi. W porównaniu do jednowarstwowych lub dwuwarstwowych płytek PCB, konstrukcje wielowarstwowe umożliwiają większą gęstość obwodów, mniejsze zakłócenia elektromagnetyczne i bardziej wydajne trasowanie.
Wraz z szybkim rozwojem produktów elektronicznych, takich jak smartfony, przemysłowe systemy sterowania i sprzęt do szybkiej komunikacji, zapotrzebowanie na kompaktowe, wysokowydajne płytki drukowane stale rośnie. Wielowarstwowe płytki PCB spełniają te wymagania, integrując wiele warstw w jedną, jednolitą strukturę.
Dla firm poszukujących niezawodnej produkcji i stałej wydajności, rozwiązania oferowane przez firmę Hayner skupiają się na precyzyjnej inżynierii i ścisłej kontroli jakości, aby zapewnić stabilną wydajność elektryczną.
Podstawowa struktura wielowarstwowej płytki PCB składa się z naprzemiennych warstw przewodzącej miedzi i podłoży izolacyjnych. Warstwy te laminuje się ze sobą pod wysokim ciśnieniem i temperaturą, tworząc solidną płytę.
Połączenia elektryczne między warstwami uzyskuje się za pomocą przelotek, w tym przelotek z otworami przelotowymi, przelotek ślepych i przelotek zakopanych. Te połączenia umożliwiają sygnałom przemieszczanie się w pionie przez warstwy, umożliwiając tworzenie złożonych projektów obwodów bez zwiększania rozmiaru płytki.
Wielowarstwowe płytki PCB oferują szereg zalet technicznych i operacyjnych, które bezpośrednio rozwiązują typowe problemy klientów, takie jak ograniczenia przestrzenne, jakość sygnału i niezawodność systemu.
Te zalety sprawiają, że wielowarstwowe płytki PCB są niezbędne w zastosowaniach wymagających wysokiej częstotliwości i dużych prędkości, gdzie krytyczna jest spójność wydajności.
| Parametr | Opis |
|---|---|
| Liczba warstw | Zwykle waha się od 4 do 20+ warstw, w zależności od złożoności |
| Tworzywo | FR4, High TG, Rogers lub inne specjalistyczne podłoża |
| Grubość deski | Standardowy zakres od 0,4 mm do 3,2 mm |
| Grubość miedzi | 0,5 uncji do 3 uncji |
| Przez typy | Przelotki przelotowe, ślepe, zakopane |
| Wykończenie powierzchni | HASL, ENIG, OSP, srebro immersyjne |
| Kontrola impedancji | Krytyczne dla szybkiej transmisji sygnału |
Zrozumienie tych parametrów jest niezbędne przy ocenie dostawców lub określaniu wymagań dla projektu.
Wielowarstwowe płytki PCB są szeroko stosowane w branżach wymagających precyzji, trwałości i wysokiej wydajności.
Wszechstronność wielowarstwowych płytek PCB pozwala inżynierom projektować zaawansowane systemy przy jednoczesnym zachowaniu niezawodności i wydajności.
Pomimo swoich zalet wielowarstwowe płytki PCB stwarzają kilka wyzwań, z którymi klienci często spotykają się podczas zakupów i wdrażania.
Rozwiązania obejmują optymalizację liczby warstw, wybór odpowiednich materiałów i współpracę z doświadczonymi producentami, takimi jak Hayner, w celu zapewnienia wydajnej produkcji i zapewnienia jakości.
Wybór odpowiedniej wielowarstwowej płytki PCB obejmuje ocenę wymagań technicznych, scenariuszy zastosowań i możliwości dostawcy.
Proces selekcji strategicznej zmniejsza ryzyko i zapewnia optymalną wydajność w ostatecznym zastosowaniu.
Szczegółowe specyfikacje produktu można znaleźć na stronie:Strona produktu wielowarstwowego PCB
P1: Jaka jest minimalna liczba warstw na wielowarstwowej płytce PCB?
Wielowarstwowa płytka drukowana zwykle zaczyna się od 4 warstw, ponieważ płytki 3-warstwowe są rzadko używane ze względu na brak równowagi strukturalnej.
P2: Dlaczego wielowarstwowe płytki PCB są droższe?
Koszt jest wyższy ze względu na złożone procesy laminowania, wymagania dotyczące dokładnego wyrównania i dodatkowe materiały.
P3: W jaki sposób wielowarstwowa płytka drukowana poprawia jakość sygnału?
Dzięki zastosowaniu dedykowanych płaszczyzn uziemienia i zasilania wielowarstwowe płytki PCB redukują zakłócenia i utrzymują stabilną transmisję sygnału.
P4: Czy wielowarstwowe płytki PCB nadają się do zastosowań wymagających wysokiej częstotliwości?
Tak, zwłaszcza przy użyciu specjalistycznych materiałów i konstrukcji o kontrolowanej impedancji.
Technologia wielowarstwowych PCB odgrywa kluczową rolę w umożliwianiu nowoczesnych innowacji elektronicznych. Jego zdolność do obsługi złożonych obwodów, poprawy integralności sygnału i zmniejszenia ogólnego rozmiaru systemu sprawia, że jest to niezbędne rozwiązanie w zaawansowanych zastosowaniach.
Rozumiejąc projekt konstrukcyjny, parametry techniczne i strategie wyboru, firmy mogą skutecznie stawić czoła typowym wyzwaniom i osiągnąć niezawodne działanie.
Haynerazapewnia wysokiej jakości wielowarstwowe rozwiązania PCB dostosowane do różnorodnych potrzeb branży, łącząc zaawansowane możliwości produkcyjne z rygorystycznymi standardami kontroli jakości.
W przypadku niestandardowych rozwiązań i profesjonalnego wsparcia,skontaktuj się z namijuż dziś, aby omówić wymagania projektu i odkryć, w jaki sposób technologia wielowarstwowych PCB może ulepszyć Twoje produkty.
