Hayner PCB jest producentem płytek PCB w Chinach. Jesteśmy dobrze znani w branży elektronicznej jako producenci wielowarstwowych płytek PCB. Produkujemy sztywne, sztywno-giętkie i giętkie wielowarstwowe płytki PCB, a także wielowarstwowe płytki HDI. Jedną z kluczowych zalet tych wielowarstwowych płytek PCB jest ich integracja o dużej gęstości, która pozwala na bardziej złożone i wydajne projekty obwodów.

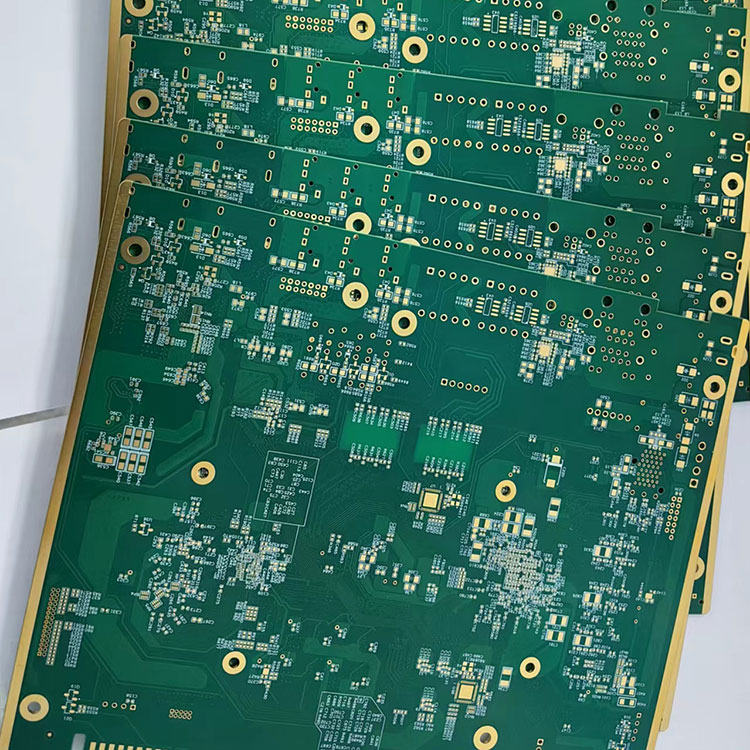

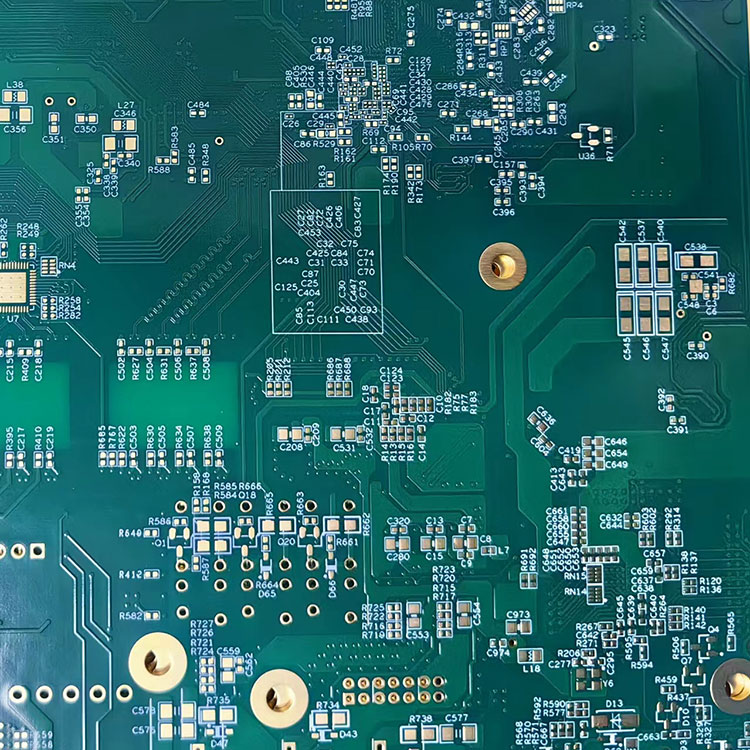

Hayner PCB - zaawansowany producent wysokiej jakości wielowarstwowych płytek PCB
Hayner PCB jest producentem płytek PCB w Chinach. Jesteśmy dobrze znani w branży elektronicznej jako producenci wielowarstwowych płytek PCB. Produkujemy sztywne, sztywno-giętkie i giętkie wielowarstwowe płytki PCB, a także wielowarstwowe płytki HDI. Jedną z kluczowych zalet tych wielowarstwowych płytek PCB jest ich integracja o dużej gęstości, która pozwala na bardziej złożone i wydajne projekty obwodów.
Co to jest wielowarstwowa płytka PCB
W przemyśle elektronicznym stosuje się kilka rodzajów płytek PCB o wielu warstwach. Należą do nich: jednowarstwowe płytki PCB, dwuwarstwowe płytki PCB i wielowarstwowe płytki PCB.
Wielowarstwowa płytka PCB to płytka drukowana z co najmniej trzema warstwami przewodzącymi. Połączenie elektryczne pomiędzy warstwami wielowarstwowych płytek drukowanych realizowane jest poprzez platerowane otwory przelotowe na płytce drukowanej. Liczba warstw wielowarstwowej płytki drukowanej może wynosić 4, 6, 8, 10 Do 100 warstw.
Zaleta wielowarstwowej płytki drukowanej
Jako producent wielowarstwowych płytek PCB, firma Hayner PCB produkuje dla naszych klientów wysokiej jakości płytki PCB. Zaletą stosowania płytki wielowarstwowej jest to, że projektant może użyć wielu warstw dla wszystkich ścieżek potrzebnych do połączenia komponentów na płytce. Pomaga to w realizacji skomplikowanego obwodu dla małego produktu, takiego jak telefon komórkowy lub kieszonkowy dyktafon.
Większość producentów produktów elektronicznych wykorzystuje wielowarstwowe płytki PCB, ponieważ zapewniają one dużą elastyczność projektowania, stabilność i niezawodne działanie urządzenia.
Wielowarstwowe płytki PCB mają kilka dobrych cech, w tym mniejszy rozmiar, lekkość, wysoką trwałość, zwiększoną elastyczność i większą gęstość montażu i tak dalej.
Zastosowania wielowarstwowych PCB
Wielowarstwowe płytki PCB stały się integralną częścią produktów elektronicznych i są szeroko stosowane w wielu gałęziach przemysłu, takich jak komputery, sprzęt medyczny, przemysł lotniczy, telekomunikacja, elektronika itp.
Możliwości produkcji i montażu wielowarstwowych płytek PCB
Dane techniczne
Zdolność
Materiał PCB HDI
FR-4, HI Tg, Rogers, Taconic, Argon itp.
Warstwa PCB HDI
1-30 warstw
Typy PCB HDI
jedno/dwustronne, wielowarstwowe
Grubość miedzi
1-6 uncji
Grubość deski
S/D 0,2-0,7 mm, wielowarstwowe: 0,40-7,0 mm
Wykończenie powierzchni
HASL, OSP, złoto immersyjne, Flash Gold Finger
Min. Rozmiar otworu
Wiertarka mechaniczna 0,2 mm
Wiertarka laserowa 4mil
Min. odstęp między wierszami /
Minimalna szerokość linii
6 milionów
6 milionów
Min. Mostek z maską lutowniczą
0,08 mm
Maks. Wielkość produkcji
400 x 510 mm
Kontrola impedancji
50Ω ±5Ω, 90Ω ±9Ω, 100Ω ±10Ω
Proporcje
15:1
Poprzez możliwość podłączenia
0,2-0,8 mm
Standard PCB
Norma IPC-II
Wypaczanie i skręcanie
0,75%
Certyfikat
ISO9001. IATF16949. RoSH.UL.
Kontrola jakości
Rentgen, test AOI, test funkcjonalny (test 100%)
Dostawa
PCB 3-7 dni, PCBA 2-3 tygodnie
Zdolność produkcyjna PCB firmy Hayner:
Siedem linii produkcyjnych SMT - 10 milionów punktów dziennie
Cztery linie produkcyjne THT --- 0,50 miliona punktów dziennie
Trzy linie montażu końcowego ---- 15 000 sztuk dziennie
Jedno pomieszczenie do starzenia ------------- 2000 sztuk/dzień
W przypadku zapytań dotyczących produkcji płytek PCB, montażu płytek PCB, płytek PCB o wysokiej Tg, prosimy o pozostawienie nam adresu e-mail, a my skontaktujemy się z Państwem w ciągu 24 godzin.
