Główny produkt Haynera PCB - PCB o wysokiej częstotliwości, skrupulatnie wykonany w Chinach przez znanego producenta i niezawodnego dostawcy, stanowi uosobienie jakości i innowacji w szybkiej elektronice. Zaprojektowany specjalnie dla aplikacji wymagających wyjątkowej integralności sygnału i minimalnej straty przy wysokich częstotliwościach, ta PCB oferuje niezrównaną wydajność dla wymagających branż, takich jak telekomunikacja, komunikacja satelitarna i wysokiej klasy elektronika konsumpcyjna.
Jako jedna z najbardziej profesjonalnych firm usług produkcyjnych elektroniki chcielibyśmy zapewnić zamówienia komponentów elektronicznych. Zaoferujemy Ci usługę projektowania PCB online i bezpłatne oprogramowanie do projektowania PCB.

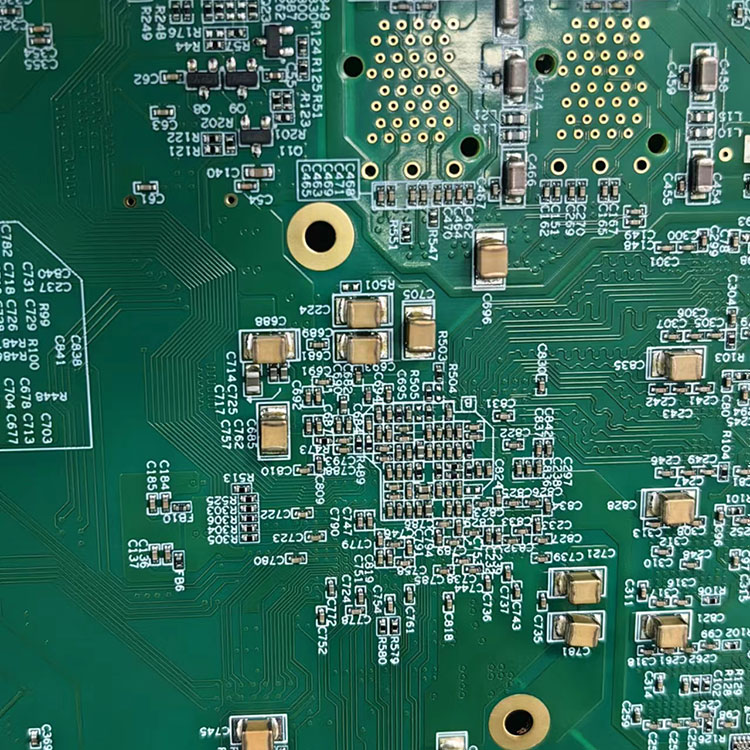

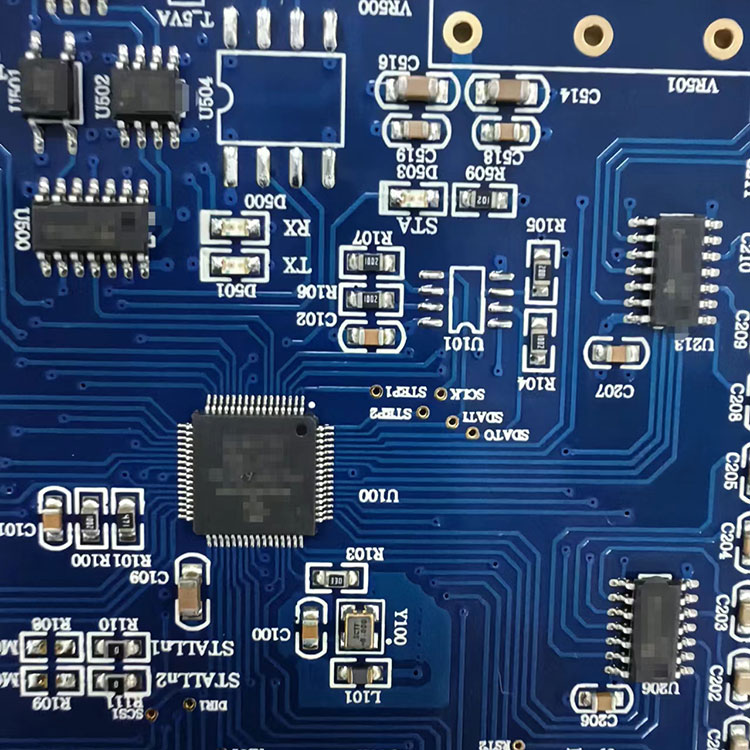

Hayner PCB - Zaawansowany producent wysokiej jakości PCB o wysokiej częstotliwości
PCB wysokiej częstotliwości jest zaprojektowana w celu zminimalizowania odbicia sygnału, przesłuchu i zakłóceń elektromagnetycznych (EMI), zapewniającą czystą i niezawodną transmisją sygnału. Jego najwyższa jakość i wydajność sprawiają, że jest to idealny wybór dla projektantów i inżynierów, którzy chcą przekraczać granice szybkiej elektroniki. Niezależnie od tego, czy opracowujesz systemy komunikacyjne nowej generacji, platformy obliczeniowe o wysokiej wydajności, czy zaawansowane systemy radarowe, główny produkt PCB Hayner PCB-PCB o wysokiej częstotliwości jest idealnym fundamentem dla twoich innowacyjnych projektów.
Jako zaufany producent i dostawca Hayner PCB zapewnia, że każda PCB o wysokiej częstotliwości ulega rygorystycznym procedurom kontroli jakości, zapewniając, że najwyższe standardy są spełnione. Stosując materiały premium i najnowocześniejsze techniki produkcyjne, Hayner PCB wytwarza PCB o precyzyjnych szerokościach śladowych, ścisłych tolerancjach i zoptymalizowanych stałych dielektrycznych, umożliwiając bezproblemową transmisję sygnałów o wysokiej częstotliwości.
Co to jest PCB wysokiej częstotliwości
PCB o wysokiej częstotliwości to drukowana płyta drukowana specjalnie zaprojektowana do przetwarzania sygnałów o wysokiej częstotliwości. Jego projekt, produkcja i wybór materiałów są zoptymalizowane pod kątem charakterystyki transmisji sygnałów o wysokiej częstotliwości, aby zapewnić stabilność, integralność i niską utratę sygnału podczas transmisji.
PCB o wysokiej częstotliwości jest powszechnie stosowana w komunikacji bezprzewodowej, komunikacji mikrofalowej, komunikacji satelitarnej, systemach radarowych i innych dziedzinach, które wymagają wyjątkowo wysokiej prędkości transmisji sygnału i stabilności. Dlatego wydajność PCB o wysokiej częstotliwości wpływa bezpośrednio na wydajność całego systemu.
Zaleta PCB wysokiej częstotliwości
Zdolność przetwarzania wysokiej częstotliwości: PCB o wysokiej częstotliwości może przetwarzać sygnały o wysokiej częstotliwości do poziomu GHz, spełniające potrzeby szybkiej transmisji danych i złożone przetwarzanie sygnału.
Niska strata: PCB o wysokiej częstotliwości przyjmuje materiały o niskich stratach i konstrukcję strukturalną w celu zmniejszenia utraty energii podczas transmisji sygnału i poprawy wydajności transmisji sygnału.
Dobra kompatybilność elektromagnetyczna: PCB o wysokiej częstotliwości zmniejsza zakłócenia elektromagnetyczne i przesłuch poprzez rozsądny układ i projektowanie uziemienia, zapewniając stabilną transmisję sygnału.
Wysoka precyzyjna produkcja: Proces produkcyjny PCB o wysokiej częstotliwości wymaga wyposażenia i procesów o wysokiej częstotliwości, aby zapewnić dokładność i spójność obwodu.
Zastosowania PCB wysokiej częstotliwości
Wraz z opracowywaniem technologii, takich jak komunikacja bezprzewodowa i Internet przedmiotów, popyt na PCB o wysokiej częstotliwości stale rośnie. Płyta PCB o wysokiej częstotliwości jest specjalnym rodzajem płytki rzędowej szeroko stosowanej w komunikacji, kontroli medycznej, przemysłowej, elektronice samochodowej, oprzyrządowaniu, lotniczej, komputerach i serwerach, Internecie rzeczy i innych dziedzin, zapewniając niezawodną transmisję sygnału i precyzyjną kontrolę. Jest to ważny element elektroniczny.
Możliwości produkcji i montażu PCB o wysokiej częstotliwości
Specyfikacje
Zdolność
Materiał PCB HDI
FR-4, HI TG, Rogers, Taconic, Argon itp.
Warstwa HDI PCB
1-30 Warstwa
Typy PCB HDI
pojedynczy/dwustronny, wielowarstwowy
Grubość miedzi
1-6 uncji
Grubość tablicy
S/D 0,2-0,7 mm, wielowarstwowy: 0,40-7,0 mm
Wykończenie powierzchni
Hasl, OSP, zanurzenie złoto, błyskawicy palec
Min. Rozmiar otworu
Wiertło mechaniczne 0,2 mm
4Mil Laser Drill
Min.line odstępy /
Min. linia szerokość
6mil
6mil
Min. Most lutowy
0,08 mm
Max. Wielkość produkcji
400x510 mm
Kontrola impedancji
50Ω ± 5Ω, 90Ω ± 9Ω, 100Ω ± 10Ω
Współczynnik kształtu
15: 1
Poprzez możliwości zatkania
0,2-0,8 mm
Standard PCB
Standard IPC-II
Warp & Twist
0,75%
Certyfikat
ISO9001. IATF16949. Rosh.ul.
Kontrola jakości
Rentgen, test AOI, test funkcji (test 100%)
Dostawa
PCB 3-7 dni, PCBA 2-3 tygodnie
Umiejętność produkcji PCB Hayner:
Siedem linii produkcyjnych SMT -10 milionów punktów dziennie
Cztery linie produkcyjne --- 0,50 miliona punktów dziennie
Trzy końcowe linie montażowe ---- 15 000 PCS/dzień
Jeden starzejący pokój -------------- 2000 %/dzień
Trzy linie natryskiwania
